電熔連接通常是指pe管材套接pe電熔管件，然后根據(jù)規(guī)定的參數(shù)(時(shí)間、電壓等)使用專用焊機(jī)。通過熔融管件將嵌入在電熱絲中的電熔管件的內(nèi)表面與插入端的外表面熔化，使PE管材和管件冷卻后熔化。它具有連接方便、速度快、接頭質(zhì)量好、外部因素干擾小等優(yōu)點(diǎn)，但電熔管件的價(jià)格是普通PE管件的幾倍至幾十倍，一般適用于小口徑pe給水管的連接。

電熔承插連接過程（也叫電熔插入式連接）：

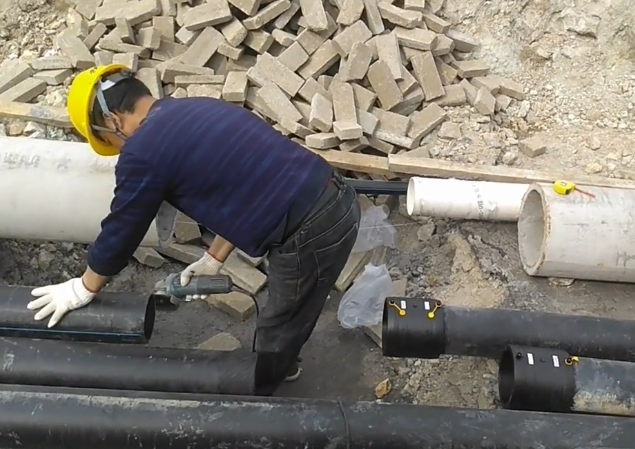

熔接前，首先切割管材，做到連接端垂直切割，確保有足夠的熱熔區(qū)。常用的切削工具有旋轉(zhuǎn)式切割刀、鋸切弓和塑料管剪刀。其次，清潔pe管材的接頭位置以及管件內(nèi)的臟污，并標(biāo)明插入深度線：用細(xì)砂紙、刮刀等擦拭管道表面的氧化層，用干凈的棉布擦去管道及管件。將電熔管件插入指定深度的PE管道口，將焊機(jī)與管件連接起來。調(diào)整PE管和管件的位置，使管材與管件在同一軸線上，防止偏心導(dǎo)致接頭焊接不穩(wěn)定，氣密性不好。

然后，打開電源開始加熱，加熱的時(shí)間和電壓應(yīng)符合電焊機(jī)和管件生產(chǎn)廠的規(guī)定，以確保最佳供應(yīng)電壓和最大供應(yīng)電壓，達(dá)到最佳的熔合接頭。

最后就是冷卻了，由于PE管接頭在冷卻到室溫后才能達(dá)到其最大壓力強(qiáng)度，因此冷卻過程中的其他外力會(huì)使PE管道和熔接管件不能保持在同一軸上（也就是變形），從而影響熔合質(zhì)量，因此在冷卻時(shí)不能移動(dòng)連接件，或在接頭處施加外力。

小口徑pe管材承插連接方法

       小口徑pe管的熱熔承插連接方法，適用于20、25、32、40、50、63、75、90、110等規(guī)格管材。PE管件熱熔承插連接 ------ 一般外徑 110 以下的聚乙烯PE管道采用此連接。 根據(jù)實(shí)際需要的長度進(jìn)行切割，切割時(shí)必須使用專用的切割器垂直切割 . 切口應(yīng)平整 , 去毛刺和飛邊，清潔管材和管件的焊接部位，避免沙子灰塵等損害接頭的質(zhì)量。熱熔準(zhǔn)備：用與熱熔管材 , 管件尺寸相匹配的加熱頭裝好熱熔器，并接通電源加熱。同時(shí)用色筆在管材熱熔端所需長度劃線。( 外徑為 20-63MM 時(shí)采用手持式熱熔器 , 外徑為 63-110MM 時(shí)可采用臺(tái)式熱熔器 )，熱熔對(duì)接連接時(shí)，要求供電電壓在220～240V之間，設(shè)備的工作電壓為40V，如果電壓過高或過低，可能會(huì)造成焊接口溫度過高或設(shè)備不能正常工作；

        如果要保證使用50年的話，那么pe管輸送溫度，最好不要超過40℃。溫度過高，pe管道有可能發(fā)生變形，影響正常使用。但是pe管具有極好的耐低溫性能，PE管的低溫脆化點(diǎn)為-70℃，優(yōu)于其他管道。如果要確保hdpe給水管材使用50年，那么pe給水管材的村存放環(huán)境溫度不要超過40℃，更不能露天暴曬，存放時(shí)不得重物覆壓，堆放高度不要超過1.5m，如果溫度太高，又有重物覆壓，pe給水管材可能會(huì)變形，影響正常使用。

PE給水管鋪設(shè)覆土深度

         根據(jù)管道沿線的地形、地貌、工程地質(zhì)以及氣候條件等情況，一般地段管道采取直埋敷設(shè)。管頂埋設(shè)深度，考慮管線所處地區(qū)的較大凍土深度、地面負(fù)荷等對(duì)管道的影響以及管道穩(wěn)定要求，為防止管道失穩(wěn)以及低溫脆性斷裂等不利情況發(fā)生，一般管頂埋設(shè)在較大凍土深度以下，且管線埋設(shè)在土壤穩(wěn)定層內(nèi)。根據(jù)廣寧縣的氣候條件，考慮到管線的防凍及穩(wěn)定性，避開植物根系對(duì)管道防腐層的侵蝕，本管頂覆土深度為1.0m。規(guī)劃區(qū)域內(nèi)的燃?xì)庵袎焊晒茉瓌t上布置在道路人行道下，采取直埋敷設(shè)。穿越主要道路、鐵路時(shí)均設(shè)保護(hù)套管。地下燃?xì)夤艿缆裨O(shè)的較小覆土厚度（路面至管頂）應(yīng)符合：埋設(shè)在車行道下時(shí)，不得小于0.9m；埋設(shè)在非車行道（含人行道）下時(shí)，不得小于0.6m；埋設(shè)在機(jī)動(dòng)車不可能到達(dá)的地方時(shí)，不得小于0.3m；埋設(shè)在水田下時(shí)，不得小于0.8m。
